레이놀즈수 Re의 의미: 층류·난류와 강제대류 열전달

레이놀즈수(Reynolds Number)는 유체유동을 이해하는 데 가장 기본적인 무차원수 가운데 하나이다. 공조냉동에서는 냉수배관, 냉각수배관, 냉매배관, 덕트, 열교환기 전열관과 공조코일 주변의 공기유동 등 거의 모든 유동문제에서 등장한다.

레이놀즈수의 역할은 단순히 층류와 난류를 구분하는 데 그치지 않는다. 강제대류 열전달에서는 먼저 레이놀즈수를 이용해 유동상태를 판단하고, 그 결과에 따라 적절한 누셀수 상관식을 선택한다. 따라서 Re는 실제 대류열전달계수 h를 구하기 위한 첫 번째 관문이라고 할 수 있다.

목차31개 항목

• 레이놀즈수란 무엇인가
• 레이놀즈수의 가장 중요한 물리적 의미
• 왜 Re가 관성과 점성의 비인가
• 레이놀즈수는 왜 무차원인가
• Re를 크게 만드는 조건
• 층류란 무엇인가
• 난류란 무엇인가
• 관내유동의 레이놀즈수
• 천이영역은 무엇인가
• 비원형 덕트에서는 수력직경을 사용한다
• 직사각형 덕트의 수력직경
• 외부유동에서는 특성길이가 달라진다
• 평판 뒤쪽으로 갈수록 Re가 증가한다
• 관내유동과 평판 외부유동의 Re 기준은 다르다
• 간단한 관내유동 계산
• Re가 커지면 열전달도 항상 증가하는가
• 열전달에서 Re가 중요한 이유
• 강제대류 열전달의 전체 계산 흐름
• 층류와 난류에서는 Nu 관계도 달라진다
• 난류가 열전달을 증가시키는 이유
• 유속을 무조건 높이면 좋은가
• 점성이 큰 유체에서는 Re가 작아진다
• 온도가 Re에 미치는 영향
• 막온도란 무엇인가
• 관내유동에서는 어떤 속도를 사용하는가
• 원형관에서는 질량유량으로 Re를 표현할 수도 있다
• Re와 경계층은 어떻게 연결되는가
• 공조냉동설비에서 Re가 사용되는 곳
• 기술사 기출과 연결해보자
• 기술사 답안에서 중요한 포인트
• 시험 직전 핵심 정리

레이놀즈수란 무엇인가

레이놀즈수는 유체유동에서 관성효과와 점성효과의 상대적인 크기를 나타내는 무차원수이다.

\[
\boxed{
Re
=
\frac{\rho VL_c}{\mu}
}
\]

동점성계수는

\[
\nu
=
\frac{\mu}{\rho}
\]

이므로 레이놀즈수는 다음과 같이도 표현할 수 있다.

\[
\boxed{
Re
=
\frac{VL_c}{\nu}
}
\]

기호	의미	SI 단위
ρ	밀도	kg/m³
V	대표속도	m/s
Lc	특성길이	m
μ	점성계수	Pa·s
ν	동점성계수	m²/s

레이놀즈수의 가장 중요한 물리적 의미

레이놀즈수는 다음과 같이 이해하는 것이 가장 중요하다.

\[
\boxed{
Re
\sim
\frac{
\text{관성효과}
}{
\text{점성효과}
}
}
\]

관성효과는 움직이는 유체가 현재의 운동상태를 유지하려는 성질이다.

반면 점성효과는 서로 다른 속도로 움직이는 유체층 사이의 상대운동을 억제하고 유동을 매끄럽게 만드는 방향으로 작용한다.

따라서 Re가 작으면 점성효과가 상대적으로 크다.

\[
Re\downarrow
\quad\Rightarrow\quad
\text{점성효과의 상대적 영향 증가}
\]

반대로 Re가 커지면 관성효과가 상대적으로 강해진다.

\[
Re\uparrow
\quad\Rightarrow\quad
\text{관성효과의 상대적 영향 증가}
\]

이 차이가 층류와 난류의 형성과 밀접하게 연결된다.

왜 Re가 관성과 점성의 비인가

레이놀즈수의 물리적 의미는 유체 운동방정식의 대표적인 항을 비교하면 이해하기 쉽다.

관성항의 크기는 대략

\[
\rho
\frac{V^2}{L_c}
\]

정도로 볼 수 있다.

점성항의 크기는 대략

\[
\mu
\frac{V}{L_c^2}
\]

정도이다.

두 항의 비를 취하면

\[
\frac{
\rho V^2/L_c
}{
\mu V/L_c^2
}
=
\frac{
\rho VL_c
}{
\mu
}
\]

가 된다.

따라서

\[
\boxed{
Re
=
\frac{\rho VL_c}{\mu}
}
\]

는 단순히 경험적으로 정한 숫자가 아니라 유동을 지배하는 관성항과 점성항의 상대적인 크기에서 나타나는 값이다.

레이놀즈수는 왜 무차원인가

레이놀즈수에 포함된 단위를 직접 소거해보자.

\[
Re
=
\frac{\rho VL_c}{\mu}
\]

각 물리량의 단위는

\[
\rho
\;:\;
\mathrm{kg/m^3}
\]

\[
V
\;:\;
\mathrm{m/s}
\]

\[
L_c
\;:\;
\mathrm{m}
\]

\[
\mu
\;:\;
\mathrm{kg/(m\cdot s)}
\]

이다.

따라서

\[
Re
=
\frac{
\left(
\mathrm{kg/m^3}
\right)
\left(
\mathrm{m/s}
\right)
\left(
\mathrm{m}
\right)
}{
\mathrm{kg/(m\cdot s)}
}
\]

가 되고 분자와 분모의 단위가 모두 소거된다.

\[
\boxed{
\operatorname{dim}(Re)
=
1
}
\]

즉 Re는 차원이 없는 수이다.

Re를 크게 만드는 조건

레이놀즈수 관계식에서 각 변수의 영향을 바로 확인할 수 있다.

\[
Re
=
\frac{\rho VL_c}{\mu}
\]

다른 조건이 같다면 밀도가 증가할수록 Re가 증가한다.

\[
\rho\uparrow
\quad\Rightarrow\quad
Re\uparrow
\]

유속이 증가해도 Re가 증가한다.

\[
V\uparrow
\quad\Rightarrow\quad
Re\uparrow
\]

특성길이가 커져도 Re가 증가한다.

\[
L_c\uparrow
\quad\Rightarrow\quad
Re\uparrow
\]

반면 점성계수가 증가하면 Re는 감소한다.

\[
\mu\uparrow
\quad\Rightarrow\quad
Re\downarrow
\]

공조냉동에서 가장 직관적으로 조절할 수 있는 변수는 유속이다.

층류란 무엇인가

레이놀즈수가 충분히 작으면 점성의 영향이 상대적으로 강하다.

유체가 서로 심하게 섞이지 않고 비교적 질서정연한 유선을 따라 흐르는 상태를 층류(Laminar Flow)라고 한다.

→ → → → → →
→ → → → → →
→ → → → → →

층류에서는 유체의 횡방향 혼합이 상대적으로 적다.

따라서 벽면에서 주 유동으로 열이 전달되는 과정에서 분자적인 열확산의 역할이 상대적으로 중요하다.

난류란 무엇인가

레이놀즈수가 커지면 관성효과가 강해지고 작은 교란이 성장하기 쉬워진다.

유체에는 불규칙한 속도변동과 소용돌이가 발생하고 유체층 사이의 혼합이 활발해진다.

→ ↗ → ↓ ↘ →
↘ → ↑ ↙ → ↗
→ ↖ → → ↓ →

이러한 유동을 난류(Turbulent Flow)라고 한다.

비교 가능한 형상과 조건에서는 난류의 혼합이 벽면과 주 유동 사이의 에너지 교환을 증진시키므로 대류열전달계수 h가 증가하는 경우가 많다.

\[
\text{혼합 증가}
\rightarrow
\text{열전달 증진}
\rightarrow
h\uparrow
\]

관내유동의 레이놀즈수

원형관 내부유동에서는 특성길이로 관의 내경 D를 사용한다.

\[
\boxed{
Re_D
=
\frac{\rho VD}{\mu}
=
\frac{VD}{\nu}
}
\]

공학적으로 흔히 사용하는 원형관 내부유동의 구분은 다음과 같다.

범위	유동상태
ReD < 2300	층류
약 2300 ~ 4000	천이영역
ReD > 4000	난류

다만 이 값은 모든 상황에서 절대적으로 고정된 경계는 아니다. 입구조건, 교란, 표면거칠기 등에 따라 실제 천이영역은 달라질 수 있다.

천이영역은 무엇인가

층류와 난류 사이에는 천이영역(Transition Region)이 존재한다.

이 영역에서는 작은 교란이나 배관상태 등에 따라 층류와 난류 특성이 혼재할 수 있다.

\[
\boxed{
\text{층류}
\rightarrow
\text{천이}
\rightarrow
\text{난류}
}
\]

따라서 천이영역에서는 층류식이나 난류식을 무조건 적용하기보다 해당 상관식의 적용조건을 확인해야 한다.

비원형 덕트에서는 수력직경을 사용한다

공조에서는 원형관뿐 아니라 직사각형 덕트와 같은 비원형 유로가 많이 사용된다.

이 경우 일반적인 직경 대신 수력직경(Hydraulic Diameter)을 사용할 수 있다.

\[
\boxed{
D_h
=
\frac{4A_c}{P_w}
}
\]

여기서

• \(A_c\) : 유로의 단면적
• \(P_w\) : 유체와 접촉하는 젖은둘레

이다.

따라서 레이놀즈수는

\[
\boxed{
Re_{D_h}
=
\frac{\rho VD_h}{\mu}
}
\]

로 나타낼 수 있다.

직사각형 덕트의 수력직경

가로가 a, 세로가 b인 완전히 젖은 직사각형 덕트를 생각하자.

단면적은

\[
A_c
=
ab
\]

이고 젖은둘레는

\[
P_w
=
2(a+b)
\]

이다.

따라서

\[
D_h
=
\frac{4ab}
{2(a+b)}
\]

즉

\[
\boxed{
D_h
=
\frac{2ab}{a+b}
}
\]

가 된다.

외부유동에서는 특성길이가 달라진다

평판 위로 공기가 흐르는 외부유동을 생각해보자.

U∞ → → → → → → →

────────────────── 평판
0        x        L

평판 선단에서 거리 x인 위치의 국소 레이놀즈수는

\[
\boxed{
Re_x
=
\frac{
\rho U_\infty x
}{
\mu
}
}
\]

이다.

평판 전체 길이 L을 기준으로 하면

\[
\boxed{
Re_L
=
\frac{
\rho U_\infty L
}{
\mu
}
}
\]

로 나타낸다.

평판 뒤쪽으로 갈수록 Re가 증가한다

평판의 선단에서는 x가 매우 작으므로 Re_x도 작다.

\[
x\approx0
\quad\Rightarrow\quad
Re_x\approx0
\]

뒤쪽으로 갈수록 x가 증가한다.

\[
x\uparrow
\quad\Rightarrow\quad
Re_x\uparrow
\]

따라서 평판 위의 경계층은 일반적으로 선단 부근에서 층류로 시작하여 조건에 따라 천이영역을 거쳐 난류경계층으로 발달할 수 있다.

선단
 │
 ↓

층류 경계층
────────────→ 천이 → 난류 경계층

매끄러운 평판에 대한 대표적인 기준으로

\[
Re_x
\approx
5\times10^5
\]

부근을 천이의 기준으로 사용하는 경우가 많다.

그러나 실제 천이는 자유류 난류도, 표면거칠기, 압력구배 등의 영향을 받으므로 하나의 절대적인 값으로 해석해서는 안 된다.

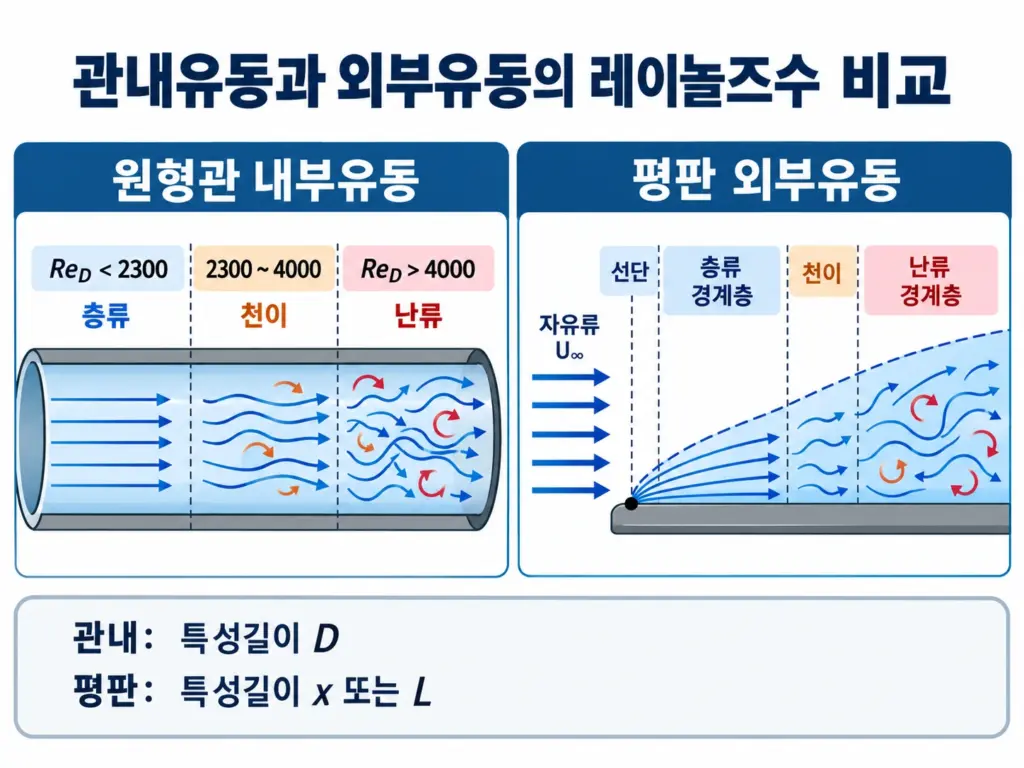

관내유동과 평판 외부유동의 Re 기준은 다르다

레이놀즈수를 공부할 때 가장 중요한 주의사항 중 하나이다.

관내유동에서는

\[
Re_D
\]

를 사용한다.

평판 외부유동에서는

\[
Re_x
\]

또는

\[
Re_L
\]

을 사용한다.

따라서 Re의 숫자만 보고 층류인지 난류인지 판단하면 안 된다.

\[
\boxed{
\text{먼저 유동 형상과 특성길이를 확인한다}
}
\]

간단한 관내유동 계산

내경이 20 mm인 관에 유체가 1 m/s로 흐르고 있으며, 동점성계수가 \(1.0\times10^{-6}\mathrm{m^2/s}\)라고 하자.

주어진 값

\[
D
=
20\mathrm{mm}
=
0.020\mathrm{m}
\]

\[
V
=
1\mathrm{m/s}
\]

\[
\nu
=
1.0\times10^{-6}\mathrm{m^2/s}
\]

구하려는 값

레이놀즈수 \(Re_D\)와 유동상태

사용 식

\[
Re_D
=
\frac{VD}{\nu}
\]

대입

\[
Re_D
=
\frac{
1\times0.020
}{
1.0\times10^{-6}
}
\]

계산

\[
\boxed{
Re_D
=
2.0\times10^4
}
\]

원형관 내부유동의 일반적인 기준에서 4000보다 크므로 난류영역으로 판단할 수 있다.

Re가 커지면 열전달도 항상 증가하는가

강제대류에서 유속을 증가시켜 Re가 커지면 일반적으로 Nu와 h가 증가하는 방향으로 작용하는 경우가 많다.

\[
Re\uparrow
\rightarrow
Nu\uparrow
\rightarrow
h\uparrow
\]

그러나 이를 모든 경우에 단순한 비례관계로 해석하면 안 된다.

Nu와 Re의 실제 관계는

• 유동 형상
• 층류 또는 난류 여부
• 열적 경계조건
• 입구영역 또는 완전발달 영역
• Pr 범위

등에 따라 달라진다.

따라서 Re는 적절한 Nu 상관식을 선택하기 위한 주요 입력값으로 이해하는 것이 정확하다.

열전달에서 Re가 중요한 이유

강제대류는 일반적으로 다음 관계로 정리한다.

\[
\boxed{
Nu
=
f
\left(
Re,Pr
\right)
}
\]

따라서 먼저 Re를 계산하여 유동상태를 판단한다.

이후 Pr와 함께 해당 유동조건에 적합한 Nu 상관식을 선택한다.

Nu를 구하면

\[
Nu
=
\frac{
hL_c
}{
k
}
\]

이므로

\[
\boxed{
h
=
\frac{
Nu\,k
}{
L_c
}
}
\]

를 구할 수 있다.

마지막으로

\[
\dot Q
=
hA\Delta T
\]

로 실제 대류열전달률을 계산한다.

강제대류 열전달의 전체 계산 흐름

ρ, μ, V, Lc
      ↓
      Re
      ↓
층류·천이·난류 판단
      ↓
     + Pr
      ↓
적절한 Nu 상관식 선택
      ↓
      Nu
      ↓
 h = Nu·k/Lc
      ↓
 Q̇ = hAΔT

\[
\boxed{
Re
=
\text{열전달계수 h를 구하기 위한 첫 번째 관문}
}
\]

층류와 난류에서는 Nu 관계도 달라진다

레이놀즈수가 중요한 이유는 유동상태에 따라 누셀수 관계도 달라지기 때문이다.

예를 들어 원형관 내부의 완전히 발달한 층류에서 벽면온도가 일정한 특정 조건에서는

\[
Nu
=
3.66
\]

이라는 결과를 사용할 수 있다.

반면 난류에서는 일반적으로 Nu가 Re와 Pr의 함수가 된다.

\[
Nu
=
CRe^mPr^n
\]

형태의 상관식이 대표적이다.

다만 각 상관식에는 적용범위와 경계조건이 있으므로 결과식만 단독으로 암기해 사용하는 것은 적절하지 않다.

난류가 열전달을 증가시키는 이유

층류에서는 유체의 횡방향 혼합이 적기 때문에 벽면의 열이 주 유동으로 전달될 때 분자적인 열확산의 역할이 크다.

난류에서는 소용돌이에 의해 서로 다른 온도의 유체가 활발하게 혼합된다.

따라서 벽면 근처의 온도구배가 커질 수 있다.

\[
\left|
\frac{\partial T}{\partial y}
\right|_w
\uparrow
\]

벽면에서의 열유속은

\[
q”
=
-k
\left.
\frac{\partial T}{\partial y}
\right|_w
\]

이므로 온도구배의 크기가 커지면 열유속도 증가한다.

따라서 비교 가능한 조건에서 일반적으로

\[
\boxed{
h\uparrow
}
\]

하는 방향으로 작용한다.

유속을 무조건 높이면 좋은가

열전달만 생각하면 유속을 높여 Re와 h를 증가시키는 것이 유리해 보인다.

\[
V\uparrow
\rightarrow
Re\uparrow
\rightarrow
h\uparrow
\]

그러나 유속이 증가하면 압력손실도 증가한다.

\[
V\uparrow
\rightarrow
\Delta P\uparrow
\]

압력손실이 커지면 팬이나 펌프의 소비동력도 증가한다.

따라서 실제 열교환기와 배관 설계는 다음 두 요소의 균형문제이다.

\[
\boxed{
\text{열전달 향상}
\quad\leftrightarrow\quad
\text{압력손실 증가}
}
\]

점성이 큰 유체에서는 Re가 작아진다

다른 조건이 동일하다면

\[
\mu\uparrow
\quad\Rightarrow\quad
Re\downarrow
\]

이다.

따라서 점성이 큰 유체는 같은 배관과 같은 유속에서도 상대적으로 작은 Re를 가질 수 있다.

즉 유동상태는 유속만으로 판단할 수 없고 유체의 점성도 함께 고려해야 한다.

온도가 Re에 미치는 영향

레이놀즈수에는 밀도와 점성계수 또는 동점성계수가 포함된다.

\[
Re
=
\frac{\rho VL_c}{\mu}
=
\frac{VL_c}{\nu}
\]

이 물성들은 온도에 따라 변한다.

따라서 같은 관과 같은 유속에서도 유체온도가 변하면 Re 역시 달라질 수 있다.

특히 액체는 일반적으로 온도가 상승하면 점성이 감소하는 경우가 많기 때문에 다른 조건이 같다면 Re가 증가할 수 있다.

정확한 계산에서는 사용하는 상관식이 지정하는 물성 평가온도를 따라야 한다.

막온도란 무엇인가

외부 강제대류에서는 물성을 평가하기 위해 막온도(Film Temperature)를 사용하는 상관식이 많다.

대표적인 막온도는

\[
\boxed{
T_f
=
\frac{
T_s+T_\infty
}{2}
}
\]

이다.

여기서 \(T_s\)는 표면온도이고 \(T_\infty\)는 주 유동온도이다.

다만 모든 문제에서 반드시 막온도를 사용하는 것은 아니다.

\[
\boxed{
\text{물성 평가온도는 해당 상관식의 조건을 따른다}
}
\]

관내유동에서는 어떤 속도를 사용하는가

관내유동의 Re 계산에서는 일반적으로 단면 평균속도를 사용한다.

\[
\boxed{
V_m
=
\frac{
\dot V
}{
A_c
}
}
\]

여기서 \(\dot V\)는 체적유량이다.

질량유량이 주어졌다면

\[
\dot m
=
\rho A_cV_m
\]

이므로

\[
\boxed{
V_m
=
\frac{
\dot m
}{
\rho A_c
}
}
\]

로 구할 수 있다.

원형관에서는 질량유량으로 Re를 표현할 수도 있다

원형관에서

\[
Re_D
=
\frac{\rho VD}{\mu}
\]

이고

\[
\dot m
=
\rho VA
\]

이다.

원형관의 단면적은

\[
A
=
\frac{\pi D^2}{4}
\]

이므로 평균속도는

\[
V
=
\frac{
4\dot m
}{
\rho\pi D^2
}
\]

가 된다.

이를 Re 식에 대입하면

\[
\boxed{
Re_D
=
\frac{
4\dot m
}{
\pi D\mu
}
}
\]

이다.

질량유량이 직접 주어진 관내유동 문제에서는 유용하게 사용할 수 있다.

Re와 경계층은 어떻게 연결되는가

평판 외부유동에서 Re는 경계층의 성장에도 영향을 준다.

층류 평판 경계층에서는 대표적으로 다음과 같은 비례관계가 나타난다.

\[
\delta
\propto
\frac{x}
{\sqrt{Re_x}}
\]

즉 같은 위치에서는 Re_x가 커질수록 상대적인 경계층 두께가 작아지는 경향이 있다.

경계층 특성이 달라지면 벽면 속도구배와 온도구배도 달라지고 결국 대류열전달에도 영향을 준다.

공조냉동설비에서 Re가 사용되는 곳

레이놀즈수는 공조냉동설비의 다양한 유동에 적용된다.

• 냉수배관
• 냉각수배관
• 냉매배관
• 공조덕트
• 응축기 전열관
• 증발기 전열관
• 냉각·가열코일 주변 공기유동
• 공랭식 응축기

이러한 설비에서는 Re를 이용하여 유동상태를 파악하고 압력손실과 열전달 상관식을 선택한다.

기술사 기출과 연결해보자

제133회에서는 대류열전달의 누셀수를 강제대류와 자연대류로 구분하여 무차원수 관계식으로 표현하고 각 무차원수를 정의하도록 요구했다.

강제대류의 표준적인 관계는

\[
\boxed{
Nu
=
f
\left(
Re,Pr
\right)
}
\]

이다.

따라서 레이놀즈수를 기술사 답안에서 설명할 때는 단순한 정의식만 적기보다 다음 세 가지를 연결하는 것이 좋다.

\[
\boxed{
Re
=
\frac{\rho VL_c}{\mu}
}
\]

\[
\boxed{
Re
\sim
\frac{
\text{관성효과}
}{
\text{점성효과}
}
}
\]

\[
\boxed{
Re
\rightarrow
\text{유동상태 판단}
\rightarrow
Nu\text{ 상관식 선택}
}
\]

기술사 답안에서 중요한 포인트

레이놀즈수 문제가 출제되면 먼저 관성효과와 점성효과의 상대적인 크기를 나타내는 무차원수라는 정의를 제시하는 것이 좋다.

다음으로 \(Re=\rho VL_c/\mu=VL_c/\nu\) 관계를 쓰고 각 변수의 의미를 설명한다.

관내유동이라면 특성길이로 관직경을 사용하고 일반적인 층류·천이·난류 기준을 함께 제시할 수 있다.

외부유동에서는 동일한 임계 Re값을 사용하지 않는다는 점을 구분해야 한다. 평판에서는 \(Re_x\)가 위치에 따라 변하면서 경계층이 발달한다.

마지막으로 강제대류 열전달에서 \(Nu=f(Re,Pr)\) 관계를 통해 Re가 대류열전달계수 h를 결정하는 상관식의 핵심 입력값이라는 점을 연결하면 답안이 완성된다.

시험 직전 핵심 정리

• 레이놀즈수는 관성효과와 점성효과의 상대적인 크기를 나타내는 무차원수이다.
• \(Re=\rho VL_c/\mu=VL_c/\nu\)이다.
• Re가 작으면 점성효과가 상대적으로 강하고, Re가 커지면 관성효과가 상대적으로 강해진다.
• 원형관 내부유동에서는 일반적으로 \(Re_D<2300\)을 층류, 약 2300~4000을 천이영역, \(Re_D>4000\)을 난류로 구분한다.
• 비원형 덕트에서는 수력직경 \(D_h=4A_c/P_w\)를 사용할 수 있다.
• 평판 외부유동에서는 \(Re_x=\rho U_\infty x/\mu\)를 사용하며 관내유동과 임계기준이 다르다.
• 강제대류에서는 \(Nu=f(Re,Pr)\) 관계를 통해 Re가 적절한 Nu 상관식 선택에 사용된다.
• 실제 설계에서는 Re 증가에 따른 열전달 향상과 압력손실 증가를 함께 고려해야 한다.

다음 단계에서는 ⑨-3 프란틀수 \(Pr\)를 공부한다. Re가 관성과 점성의 관계를 통해 유동의 성격을 보여준다면, Pr은 운동량확산과 열확산의 상대적인 크기를 나타낸다. 이를 속도경계층과 열경계층의 두께 관계까지 연결하면 프란틀수의 의미를 훨씬 쉽게 이해할 수 있다.
