프란틀수 Pr의 의미: 운동량확산·열확산과 경계층의 관계

프란틀수(Prandtl Number)는 유체 안에서 운동량과 열이 각각 얼마나 빠르게 확산되는지를 비교하는 무차원수이다. 레이놀즈수 Re가 관성과 점성의 상대적인 영향을 통해 유동의 성격을 보여준다면, 프란틀수 Pr은 운동량확산과 열확산의 상대적인 크기를 나타낸다.

프란틀수를 이해하면 속도경계층과 열경계층의 두께가 왜 서로 다른지 설명할 수 있다. 또한 강제대류에서는 Re와 함께, 자연대류에서는 Gr와 함께 누셀수 Nu를 결정하는 핵심 변수로 사용된다.

목차25개 항목

• 프란틀수란 무엇인가
• 프란틀수는 왜 무차원인가
• 프란틀수를 이해하려면 ν와 α부터 이해해야 한다
• 열확산계수 α의 물리적 의미
• 프란틀수의 물리적 의미
• Pr이 1보다 큰 경우
• Pr이 1보다 작은 경우
• Pr이 1에 가까운 경우
• 경계층 두께 관계를 조금 더 정량적으로 보면
• 대표적인 유체의 Pr 경향
• 액체금속은 왜 Pr이 작은가
• 점성이 큰 오일은 왜 Pr이 큰가
• Pr과 Re는 성격이 다르다
• Re와 Pr을 비교하면
• 왜 Re와 Pr이 둘 다 필요한가
• 자연대류에서도 Pr이 필요하다
• 제130회 기출로 Pr의 의미를 이해해보자
• 표면온도가 상승하면 물성은 어떤 온도에서 평가할까
• 왜 기출에서 ν를 일정하다고 했을까
• Pr이 커지면 열전달이 무조건 좋아지는가
• Pr과 Nu도 구분해야 한다
• 프란틀수와 열전달 전체 흐름
• 기술사 기출과 연결하면
• 기술사 답안에서 중요한 포인트
• 시험 직전 핵심 정리

프란틀수란 무엇인가

프란틀수는 동점성계수와 열확산계수의 비로 정의한다.

\[
\boxed{
Pr
=
\frac{\nu}{\alpha}
}
\]

여기서 동점성계수는

\[
\nu
=
\frac{\mu}{\rho}
\]

이고, 열확산계수는

\[
\alpha
=
\frac{k}{\rho c_p}
\]

이다.

따라서

\[
Pr
=
\frac{
\mu/\rho
}{
k/(\rho c_p)
}
\]

이고 밀도 ρ를 소거하면

\[
\boxed{
Pr
=
\frac{\mu c_p}{k}
}
\]

가 된다.

결국 프란틀수는 다음 두 형태로 기억하면 된다.

\[
\boxed{
Pr
=
\frac{\nu}{\alpha}
=
\frac{\mu c_p}{k}
}
\]

프란틀수는 왜 무차원인가

동점성계수와 열확산계수의 단위는 모두 같다.

\[
\nu
\;:\;
\mathrm{m^2/s}
\]

\[
\alpha
\;:\;
\mathrm{m^2/s}
\]

따라서

\[
Pr
=
\frac{
\mathrm{m^2/s}
}{
\mathrm{m^2/s}
}
\]

가 되어 단위가 모두 소거된다.

\[
\boxed{
\operatorname{dim}(Pr)
=
1
}
\]

즉 프란틀수는 차원이 없는 무차원수이다.

프란틀수를 이해하려면 ν와 α부터 이해해야 한다

프란틀수를 단순한 공식으로 외우면 의미를 이해하기 어렵다. 핵심은 분자인 동점성계수 ν와 분모인 열확산계수 α의 물리적 의미를 구분하는 것이다.

동점성계수 ν

동점성계수 ν는 유체 내부에서 운동량의 영향이 얼마나 잘 퍼지는지를 나타내는 물성이다.

평판 위로 유체가 흐른다고 생각해보자.

주 유동 U∞
→ → → → → → → →

       속도경계층
        ╱
      ╱
    ╱
──────────────── 평판
u = 0

정지한 평판에서는 점착조건에 의해 벽면의 유체속도가 0이다.

\[
u_{\mathrm{wall}}
=
0
\]

그러나 벽에서 멀어질수록 유체속도는 주 유동속도 \(U_\infty\)에 가까워진다.

즉 벽 때문에 생긴 속도변화의 영향이 유체 내부로 퍼진다.

\[
\boxed{
\nu
=
\text{운동량확산의 정도를 나타내는 물성}
}
\]

열확산계수 α

같은 평판의 표면온도가 유체보다 높다고 하자.

주 유동 T∞
→ → → → → → → →

        열경계층
         ╱
       ╱
     ╱
──────────────── 평판
Ts > T∞

벽면 근처의 유체가 가열되고 그 온도변화가 유체 내부로 퍼져나간다.

이러한 열적 영향의 확산 정도를 나타내는 값이 열확산계수 α이다.

\[
\boxed{
\alpha
=
\frac{k}{\rho c_p}
}
\]

따라서

\[
\boxed{
\alpha
=
\text{온도변화가 물질 내부로 퍼지는 정도}
}
\]

라고 이해할 수 있다.

열확산계수 α의 물리적 의미

열확산계수 식을 다시 살펴보자.

\[
\alpha
=
\frac{k}{\rho c_p}
\]

분자인 열전도율 k가 크면 열이 물질 내부로 쉽게 전달된다.

\[
k\uparrow
\quad\Rightarrow\quad
\alpha\uparrow
\]

반면 \(\rho c_p\)는 단위체적당 열용량과 관련된다.

많은 에너지를 받아야 온도가 변하는 물질은 온도변화가 빠르게 확산되기 어렵다.

\[
\rho c_p\uparrow
\quad\Rightarrow\quad
\alpha\downarrow
\]

따라서 열확산계수는 개념적으로 다음과 같이 이해할 수 있다.

\[
\boxed{
\alpha
\sim
\frac{
\text{열을 전달하는 능력}
}{
\text{열을 저장하는 능력}
}
}
\]

프란틀수의 물리적 의미

이제

\[
Pr
=
\frac{\nu}{\alpha}
\]

의 의미가 명확해진다.

프란틀수는 운동량이 퍼지는 정도와 열이 퍼지는 정도를 비교한다.

\[
\boxed{
Pr
=
\frac{
\text{운동량확산}
}{
\text{열확산}
}
}
\]

따라서 Pr의 크기를 보면 유체 내부에서 속도의 영향과 온도의 영향 가운데 어느 쪽이 더 넓게 퍼지는지를 판단할 수 있다.

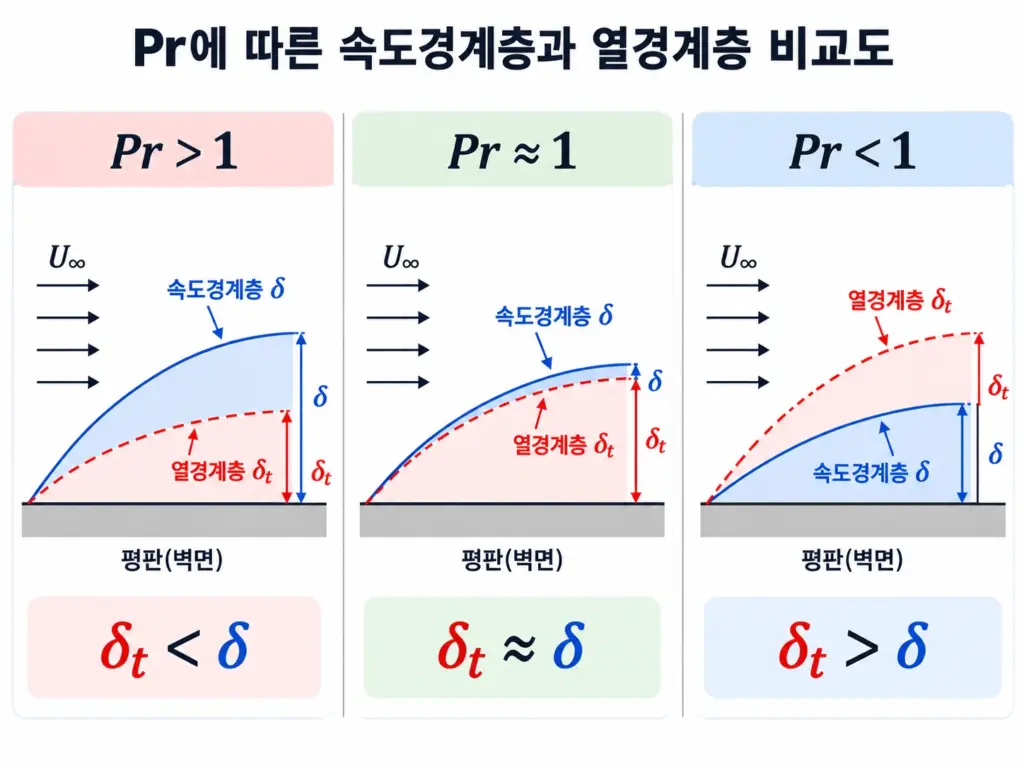

Pr이 1보다 큰 경우

프란틀수가 1보다 크다면

\[
Pr>1
\]

이므로

\[
\nu>\alpha
\]

이다.

즉 운동량의 영향이 열의 영향보다 상대적으로 빠르게 퍼진다.

따라서 속도변화가 영향을 미치는 영역은 상대적으로 넓고, 열적 영향이 미치는 영역은 상대적으로 좁다.

\[
\boxed{
Pr>1
\quad\Rightarrow\quad
\delta_t<\delta } \]

여기서

• \(\delta\) : 속도경계층 두께
• \(\delta_t\) : 열경계층 두께

이다.

             속도경계층 δ
          ╱
        ╱
      ╱
    ╱
   ╱  열경계층 δt
  ╱ ╱
──────────────── 평판

Pr > 1
δ > δt

Pr이 1보다 작은 경우

반대로

\[
Pr<1 \]

이면

\[
\nu<\alpha \]

이다.

즉 열이 운동량보다 상대적으로 빠르게 퍼진다.

따라서 열적 영향이 미치는 영역이 속도영향보다 넓어진다.

\[
\boxed{
Pr<1 \quad\Rightarrow\quad \delta_t>\delta
}
\]

               열경계층 δt
            ╱
          ╱
        ╱
      ╱
    ╱
   ╱ 속도경계층 δ
  ╱
──────────────── 평판

Pr < 1
δt > δ

Pr이 1에 가까운 경우

프란틀수가 1에 가깝다면

\[
Pr\approx1
\]

이고

\[
\nu\approx\alpha
\]

이다.

운동량과 열이 비슷한 정도로 확산되므로 속도경계층과 열경계층도 비슷한 규모로 발달한다.

\[
\boxed{
Pr\approx1
\quad\Rightarrow\quad
\delta_t\approx\delta
}
\]

경계층 두께 관계를 조금 더 정량적으로 보면

층류 평판 경계층의 일정한 조건과 적절한 Pr 범위에서는 대표적으로 다음과 같은 스케일 관계를 생각할 수 있다.

\[
\boxed{
\frac{\delta_t}{\delta}
\sim
Pr^{-1/3}
}
\]

따라서

\[
Pr\uparrow
\quad\Rightarrow\quad
\frac{\delta_t}{\delta}\downarrow
\]

한다.

즉 Pr이 커질수록 열경계층이 속도경계층에 비해 상대적으로 얇아지는 경향을 확인할 수 있다.

다만 이 관계는 모든 유동에 동일하게 적용되는 일반법칙이 아니라 특정 층류 경계층 해석에서 나타나는 대표적인 관계로 이해해야 한다.

대표적인 유체의 Pr 경향

유체 종류에 따라 운동량확산과 열확산의 상대적인 크기가 크게 다르므로 Pr도 달라진다.

유체	Pr의 일반적인 경향	특징
액체금속	매우 작음	열확산이 매우 빠름
기체	1에 가까운 편	운동량·열 확산 규모가 비슷함
물	1보다 큰 경우가 많음	운동량확산이 상대적으로 큼
점성이 큰 오일	매우 큼	열확산이 상대적으로 느림

상온 부근 공기는 대략

\[
Pr
\approx
0.7
\]

정도로 생각할 수 있다.

다만 Pr은 온도에 따라 달라지므로 정확한 계산에서는 해당 온도와 압력조건에 맞는 물성값을 사용해야 한다.

액체금속은 왜 Pr이 작은가

액체금속은 일반적으로 열전도율 k가 매우 크다.

따라서

\[
\alpha
=
\frac{k}{\rho c_p}
\]

에서 열확산계수 α가 크게 나타날 수 있다.

그러면

\[
Pr
=
\frac{\nu}{\alpha}
\]

는 작아진다.

\[
\boxed{
Pr\ll1
}
\]

이는 열적 영향이 속도영향보다 훨씬 빠르게 확산된다는 의미이다.

따라서 열경계층이 속도경계층보다 상대적으로 두꺼워질 수 있다.

점성이 큰 오일은 왜 Pr이 큰가

점성이 큰 오일에서는 동점성계수 ν가 큰 경우가 많다.

반면 열확산계수 α는 상대적으로 작을 수 있다.

따라서

\[
\boxed{
Pr\gg1
}
\]

이 될 수 있다.

이는 운동량의 영향은 비교적 넓게 퍼지지만 열의 영향은 상대적으로 느리게 퍼진다는 뜻이다.

따라서

\[
\delta_t\ll\delta
\]

가 될 수 있다.

Pr과 Re는 성격이 다르다

레이놀즈수는

\[
Re
=
\frac{VL_c}{\nu}
\]

이다.

따라서 유속 V와 특성길이 \(L_c\)가 포함된다.

같은 유체라도 유속이나 장치의 크기가 달라지면 Re가 변한다.

반면 프란틀수는

\[
Pr
=
\frac{\nu}{\alpha}
\]

이다.

여기에는 유속이나 장치의 크기가 직접 포함되지 않는다.

\[
\boxed{
Pr
=
\text{주로 유체의 물성과 상태에 의해 결정}
}
\]

따라서 같은 온도와 압력의 같은 유체라면 유속이나 관의 크기를 변경해도 Pr 자체는 기본적으로 변하지 않는다.

Re와 Pr을 비교하면

구분	Reynolds 수	Prandtl 수
정의	\(Re=VL_c/\nu\)	\(Pr=\nu/\alpha\)
비교하는 효과	관성 ↔ 점성	운동량확산 ↔ 열확산
유속의 직접 영향	있음	없음
특성길이 영향	있음	없음
주요 역할	유동상태 판단	속도·열경계층 관계 파악

강제대류에서는 이 두 무차원수가 함께 사용된다.

\[
\boxed{
Nu
=
f
\left(
Re,Pr
\right)
}
\]

왜 Re와 Pr이 둘 다 필요한가

Re를 알면 유체가 어떻게 흐르는지는 파악할 수 있다.

예를 들어 관내유동에서 층류인지 난류인지 판단할 수 있다.

하지만 같은 Re를 가지는 두 유체라도 열이 확산되는 특성이 같다는 뜻은 아니다.

물과 점성이 큰 오일이 동일한 Re를 갖도록 유속을 조절했다고 해도 두 유체의 열전도율, 비열과 점성은 다르다.

따라서 열전달을 해석하려면 유동특성을 나타내는 Re뿐 아니라 열과 운동량확산의 상대적인 특성을 나타내는 Pr도 필요하다.

\[
\boxed{
Re
=
\text{유동의 성격}
}
\]

\[
\boxed{
Pr
=
\text{열·운동량 확산의 상대적인 성격}
}
\]

이 둘을 결합하여

\[
\boxed{
Nu
=
f(Re,Pr)
}
\]

를 구한다.

자연대류에서도 Pr이 필요하다

프란틀수는 강제대류에만 사용하는 무차원수가 아니다.

자연대류에서는 부력과 점성의 관계를 나타내는 Gr와 함께 사용한다.

\[
\boxed{
Nu
=
f
\left(
Gr,Pr
\right)
}
\]

또한

\[
Ra
=
GrPr
\]

이므로 자연대류 상관식은 다음과 같이 표현되기도 한다.

\[
\boxed{
Nu
=
f(Ra)
}
\]

따라서 Pr은 강제대류와 자연대류 모두에 등장하는 유체의 중요한 열적 무차원수이다.

제130회 기출로 Pr의 의미를 이해해보자

제130회에서는 일정한 유속의 층류 공기유동에 놓인 등온평판의 표면온도가 40℃에서 90℃로 상승할 때 Prandtl 수가 어떻게 변하는지를 묻고, 동점성계수 ν는 일정하다고 조건을 제시했다.

프란틀수 정의에서 시작하면

\[
Pr
=
\frac{\nu}{\alpha}
\]

이다.

문제에서

\[
\nu
=
\mathrm{constant}
\]

라고 주어졌으므로

\[
\boxed{
Pr
\propto
\frac{1}{\alpha}
}
\]

이다.

표면온도가 상승하면 물성은 어떤 온도에서 평가할까

평판 외부대류에서는 사용하는 상관식에 따라 표면온도와 주 유동온도의 평균인 막온도에서 물성을 평가하는 경우가 많다.

\[
\boxed{
T_f
=
\frac{
T_s+T_\infty
}{2}
}
\]

따라서 주변 유체온도가 일정한 상태에서 표면온도가 상승하면 막온도도 상승한다.

\[
T_s\uparrow
\quad\Rightarrow\quad
T_f\uparrow
\]

제130회 문제의 조건처럼 ν를 일정하다고 두고, 평가온도 상승에 따라 공기의 열확산계수 α가 증가한다고 보면

\[
\alpha\uparrow
\]

이고

\[
Pr
=
\frac{\nu}{\alpha}
\]

이므로

\[
\boxed{
Pr\downarrow
}
\]

가 된다.

즉 문제의 가정 아래에서는 다음 흐름으로 정리할 수 있다.

\[
\boxed{
T_s\uparrow
\rightarrow
T_f\uparrow
\rightarrow
\alpha\uparrow
\rightarrow
Pr\downarrow
}
\]

다만 실제 공기의 ν 역시 온도에 따라 변하므로 실제 Pr 값은 해당 조건의 물성자료를 이용해 계산해야 한다.

왜 기출에서 ν를 일정하다고 했을까

실제 유체에서는 온도가 변하면 ν와 α가 모두 변할 수 있다.

\[
Pr
=
\frac{\nu}{\alpha}
\]

에서 분자와 분모가 동시에 변하면 정의식만 보고 변화방향을 쉽게 판단하기 어렵다.

따라서 ν가 일정하다는 조건을 주면

\[
Pr
\propto
\frac{1}{\alpha}
\]

가 되어 열확산계수 변화에 따른 Pr의 방향을 판단할 수 있다.

즉 이 문제는 Pr 값을 암기했는가보다 정의식을 이용해 물리적으로 변화방향을 해석할 수 있는가를 확인하는 문제로 볼 수 있다.

Pr이 커지면 열전달이 무조건 좋아지는가

그렇게 해석하면 안 된다.

\[
Pr\uparrow
\]

라는 것은 단지

\[
\frac{\nu}{\alpha}
\]

가 커졌다는 뜻이다.

즉 운동량확산에 비해 열확산이 상대적으로 느리다는 의미이다.

Pr 자체는 대류열전달계수도 아니고 열전달량도 아니다.

\[
\boxed{
Pr
\neq
h
}
\]

실제 대류열전달은 Re, Pr, 형상과 경계조건 등을 함께 고려한 Nu 상관식을 통해 판단해야 한다.

Pr과 Nu도 구분해야 한다

프란틀수는

\[
\boxed{
Pr
=
\frac{\nu}{\alpha}
}
\]

이다.

반면 누셀수는

\[
\boxed{
Nu
=
\frac{hL_c}{k}
}
\]

이다.

Pr은 유체 자체의 운동량확산과 열확산의 상대적인 특성을 나타낸다.

Nu는 대류열전달이 같은 조건의 전도열전달에 비해 얼마나 증진되었는지를 나타낸다.

따라서 강제대류에서는

\[
\boxed{
Re+Pr
\rightarrow
Nu
}
\]

라는 구조로 이해할 수 있다.

프란틀수와 열전달 전체 흐름

강제대류 계산의 전체 흐름은 다음과 같다.

유속·형상·점성
      │
      ├───────┐
      │              │
   유동특성        유체물성
      ↓              ↓
      Re              Pr
      │              │
      └───┬───┘
              ↓
         Nu = f(Re,Pr)
              ↓
             Nu
              ↓
        h = Nu·k/Lc
              ↓
         Q̇ = hAΔT

즉

\[
\boxed{
Re+Pr
\rightarrow
Nu
\rightarrow
h
\rightarrow
\dot Q
}
\]

이다.

기술사 기출과 연결하면

제139회에서는 Grashof 수, Prandtl 수, Nusselt 수를 함께 설명하도록 출제됐다.

이 세 수의 관계는 자연대류에서 다음과 같이 연결된다.

\[
Gr+Pr
\rightarrow
Ra
\rightarrow
Nu
\]

또한 제133회에서는 강제대류와 자연대류에서 Nu를 다른 무차원수의 함수로 표현하도록 요구했다.

\[
\boxed{
\text{강제대류}
:
Nu=f(Re,Pr)
}
\]

\[
\boxed{
\text{자연대류}
:
Nu=f(Gr,Pr)
}
\]

따라서 기술사에서 Pr을 설명할 때는 정의식만 쓰기보다 경계층과 대류 상관식까지 연결하는 것이 좋다.

기술사 답안에서 중요한 포인트

프란틀수 문제가 출제되면 먼저 운동량확산계수와 열확산계수의 비라는 정의를 제시하는 것이 기본이다.

\[
Pr
=
\frac{\nu}{\alpha}
=
\frac{\mu c_p}{k}
\]

다음으로 \(Pr>1\)과 \(Pr<1\)일 때 운동량확산과 열확산 가운데 어느 쪽이 우세한지를 설명한다.

가능하면 속도경계층과 열경계층의 상대적인 두께를 간단한 그림으로 함께 제시하면 물리적 의미를 명확하게 보여줄 수 있다.

마지막으로 강제대류의 \(Nu=f(Re,Pr)\), 자연대류의 \(Nu=f(Gr,Pr)\) 관계를 연결하면 프란틀수가 실제 열전달 계산에서 어떤 역할을 하는지까지 설명할 수 있다.

시험 직전 핵심 정리

• 프란틀수는 운동량확산계수와 열확산계수의 비이다.
• \(Pr=\nu/\alpha=\mu c_p/k\)이다.
• ν는 운동량확산, α는 열확산을 나타낸다.
• \(Pr>1\)이면 열확산이 상대적으로 느려 열경계층이 속도경계층보다 얇아지는 경향이 있다.
• \(Pr<1\)이면 열확산이 상대적으로 빨라 열경계층이 속도경계층보다 두꺼워지는 경향이 있다.
• Pr은 주로 유체의 물성과 상태에 의해 결정되며 유속과 장치크기가 직접 포함되지 않는다.
• 강제대류에서는 \(Nu=f(Re,Pr)\), 자연대류에서는 \(Nu=f(Gr,Pr)\)로 사용한다.
• Pr은 열전달계수 자체가 아니라 운동량확산과 열확산의 상대적인 특성을 나타내는 무차원수이다.

다음 단계에서는 ⑨-4 누셀수 \(Nu\)를 공부한다. 지금까지의 Re와 Pr이 유동과 물성의 정보를 제공했다면, Nu는 그 정보를 실제 대류열전달계수 h와 직접 연결한다. 특히 \(Nu=hL_c/k\)가 왜 대류와 전도의 비를 의미하는지부터 이해하는 것이 핵심이다.
