무차원수(Dimensionless Number)는 열전달과 유체역학을 공부할 때 반복해서 등장한다. 처음에는 Re, Pr, Nu, Gr처럼 서로 다른 기호가 많아 단순히 외워야 하는 공식처럼 보이기 쉽다.

그러나 무차원수의 목적을 이해하면 구조가 훨씬 단순해진다. 복잡한 유동과 열전달 현상을 여러 개의 실제 물리량으로 하나씩 표현하는 대신, 서로 관련 있는 물리량을 의미 있는 비율로 묶어 몇 개의 숫자로 압축하는 것이 무차원수의 핵심이다.

특히 대류열전달에서는 궁극적으로 대류열전달계수 h를 구하는 것이 중요한데, 이 과정에서 Re·Pr·Nu·Gr·Ra가 서로 연결된다. 반면 Bi와 Fo는 비정상 열전도를 해석할 때 중요한 역할을 한다.

목차24개 항목

무차원수란 무엇인가

무차원수는 여러 물리량을 조합했을 때 단위와 차원이 모두 소거되어 숫자만 남는 물리량이다.

대표적인 예가 레이놀즈수이다.

\[
Re
=
\frac{\rho VL}{\mu}
\]

여기서

  • \(\rho\) : 밀도
  • \(V\) : 대표속도
  • \(L\) : 특성길이
  • \(\mu\) : 점성계수

이다.

각 물리량의 SI 단위를 대입하면

\[
\rho
\;:\;
\mathrm{kg/m^3}
\]

\[
V
\;:\;
\mathrm{m/s}
\]

\[
L
\;:\;
\mathrm{m}
\]

\[
\mu
\;:\;
\mathrm{kg/(m\cdot s)}
\]

이다.

따라서

\[
Re
=
\frac{
\left(
\mathrm{kg/m^3}
\right)
\left(
\mathrm{m/s}
\right)
\left(
\mathrm{m}
\right)
}{
\mathrm{kg/(m\cdot s)}
}
\]

이고 모든 단위가 소거된다.

\[
\boxed{
Re
=
\text{무차원}
}
\]

따라서 레이놀즈수에는 m/s나 kg 같은 단위를 붙이지 않는다.

왜 무차원수가 필요한가

대류열전달의 기본식은 다음과 같다.

\[
\dot Q
=
hA
\left(
T_s-T_\infty
\right)
\]

여기서 실제 계산의 핵심은 대류열전달계수 h이다.

그런데 h는 유체 하나가 가진 고유한 물성값이 아니다. 밀도, 점도, 열전도율, 비열, 유속, 형상과 대표길이 등 많은 조건에 영향을 받는다.

\[
h
=
f
\left(
\rho,\,
\mu,\,
k,\,
c_p,\,
V,\,
L,\,
\text{형상},\ldots
\right)
\]

이 많은 변수를 각각 독립적으로 다루면 열전달 관계식이 매우 복잡해진다.

그래서 서로 관련 있는 변수들을 몇 개의 무차원수로 묶는다.

\[
\rho,\;V,\;L,\;\mu
\rightarrow
Re
\]

\[
\mu,\;c_p,\;k
\rightarrow
Pr
\]

\[
h,\;L,\;k
\rightarrow
Nu
\]

그러면 강제대류의 복잡한 관계를 다음처럼 정리할 수 있다.

\[
\boxed{
Nu
=
f
\left(
Re,Pr
\right)
}
\]

무차원수는 단순히 단위를 없앤 숫자가 아니다

무차원수에서 중요한 것은 단위가 없다는 사실보다 각 숫자가 특정한 물리현상의 상대적인 크기를 나타낸다는 점이다.

예를 들어 레이놀즈수는 관성효과와 점성효과의 상대적인 크기를 나타낸다.

\[
Re
\sim
\frac{
\text{관성효과}
}{
\text{점성효과}
}
\]

프란틀수는 운동량이 유체 내부에서 확산되는 특성과 열이 확산되는 특성을 비교한다.

\[
Pr
=
\frac{
\text{운동량확산률}
}{
\text{열확산률}
}
\]

누셀수는 표면에서 발생하는 대류열전달을 동일한 유체층의 전도열전달과 비교한 값으로 이해할 수 있다.

\[
Nu
\sim
\frac{
\text{대류에 의한 열전달}
}{
\text{전도에 의한 열전달}
}
\]

그라쇼프수는 자연대류에서 부력효과와 점성효과의 상대적인 크기를 나타낸다.

\[
Gr
\sim
\frac{
\text{부력효과}
}{
\text{점성효과}
}
\]

즉 무차원수는 서로 경쟁하는 물리현상 가운데 어떤 효과가 얼마나 중요한지를 보여주는 지표라고 이해하는 것이 좋다.

단위와 차원은 서로 다르다

차원해석을 이해하려면 단위(Unit)와 차원(Dimension)을 구분해야 한다.

예를 들어 길이라는 물리량의 차원은 L이다.

하지만 그 단위는 m, cm, mm, ft 등 다양하게 사용할 수 있다.

열·유체 문제에서 주로 사용하는 기본차원은 다음과 같다.

기본량차원기호
질량M
길이L
시간T
온도Θ

예를 들어 속도는 길이를 시간으로 나눈 값이므로

\[
\operatorname{dim}(V)
=
LT^{-1}
\]

이다.

밀도는 질량을 체적으로 나눈 값이므로

\[
\operatorname{dim}(\rho)
=
ML^{-3}
\]

이고 점성계수는

\[
\operatorname{dim}(\mu)
=
ML^{-1}T^{-1}
\]

이다.

레이놀즈수를 차원해석으로 확인해보자

레이놀즈수는

\[
Re
=
\frac{\rho VL}{\mu}
\]

이다.

분자의 차원은

\[
\operatorname{dim}(\rho VL)
=
\left(
ML^{-3}
\right)
\left(
LT^{-1}
\right)
\left(
L
\right)
\]

\[
=
ML^{-1}T^{-1}
\]

이다.

분모의 점성계수도

\[
\operatorname{dim}(\mu)
=
ML^{-1}T^{-1}
\]

이므로

\[
\operatorname{dim}(Re)
=
\frac{
ML^{-1}T^{-1}
}{
ML^{-1}T^{-1}
}
=
1
\]

이 된다.

따라서 레이놀즈수는 차원이 없는 값이다.

차원해석이란 무엇인가

차원해석(Dimensional Analysis)은 물리현상에 영향을 주는 변수들의 차원을 이용하여 복잡한 관계를 몇 개의 무차원군으로 정리하는 방법이다.

예를 들어 어떤 강제대류 열전달이 다음 변수의 영향을 받는다고 하자.

\[
h
=
f
\left(
\rho,\,
V,\,
L,\,
\mu,\,
k,\,
c_p
\right)
\]

이 식에는 여러 차원변수가 포함되어 있다.

차원해석을 이용하면 이들을

\[
\boxed{
Nu
=
f
\left(
Re,Pr
\right)
}
\]

라는 훨씬 간단한 무차원 관계로 정리할 수 있다.

\[
\boxed{
\text{많은 차원변수}
\rightarrow
\text{소수의 무차원군}
}
\]

Buckingham Π 정리

차원해석의 대표적인 기본원리가 Buckingham Π 정리이다.

어떤 물리현상에 영향을 주는 변수가 n개이고, 이 변수들을 표현하는 독립적인 기본차원이 r개라면 일반적으로 만들 수 있는 독립적인 무차원군의 수는

\[
\boxed{
n-r
}
\]

개이다.

이 무차원군을 보통

\[
\Pi_1,\;
\Pi_2,\;
\Pi_3,\ldots
\]

처럼 나타낸다.

공조냉동기계기술사 기초학습에서는 구체적인 Π군 유도보다 다음 의미를 이해하는 것이 중요하다.

\[
\boxed{
\text{차원해석은 많은 물리변수를}
\atop
\text{소수의 독립적인 무차원 관계로 줄인다}
}
\]

차원해석만으로 모든 상관식을 만들 수 있는가

차원해석으로는 변수들 사이의 무차원 관계를 정리할 수 있다.

예를 들어 강제대류에서

\[
Nu
=
f
\left(
Re,Pr
\right)
\]

라는 형태를 찾을 수 있다.

그러나 차원해석만으로 일반적으로 다음과 같은 구체적인 계수와 지수까지 모두 결정할 수 있는 것은 아니다.

\[
Nu
=
CRe^mPr^n
\]

여기서 C, m, n과 적용 가능한 Re·Pr 범위는 유동형상, 경계조건, 이론해석 또는 실험결과 등에 의해 정해진다.

그래서 열전달 계산에서 다양한 상관식(Correlation)이 사용된다.

대류열전달 상관식은 어떻게 사용되는가

실제 대류열전달 계산은 다음과 같은 흐름으로 이루어진다.

실제 유동·열전달 현상
        ↓
물성·유속·형상 결정
        ↓
Re, Pr 또는 Gr, Ra 계산
        ↓
적절한 Nu 상관식 선택
        ↓
Nu 계산
        ↓
h = Nu·k/L
        ↓
Q̇ = hAΔT

따라서 무차원수는 단순한 이론적 숫자가 아니라 실제 대류열전달계수 h를 결정하기 위한 핵심 도구이다.

누셀수 Nu가 중요한 이유

열전달 관점에서 여러 무차원수 가운데 특히 중요한 것이 누셀수이다.

누셀수의 기본 정의는

\[
\boxed{
Nu
=
\frac{hL_c}{k}
}
\]

이다.

따라서

\[
\boxed{
h
=
\frac{Nu\,k}{L_c}
}
\]

가 된다.

즉 Re나 Gr 자체가 최종 목적은 아니다. 이 값들을 이용하여 Nu를 구하고, Nu를 다시 실제 대류열전달계수 h로 변환하는 것이다.

\[
\boxed{
\text{유동·물성정보}
\rightarrow
Nu
\rightarrow
h
\rightarrow
\dot Q
}
\]

강제대류의 무차원수 지도

팬이나 펌프 등 외부동력으로 유체를 움직이는 강제대류에서는 먼저 유동상태와 관련된 레이놀즈수를 사용한다.

\[
\boxed{
Re
=
\frac{\rho VL_c}{\mu}
=
\frac{VL_c}{\nu}
}
\]

그리고 유체의 운동량 확산과 열확산 특성을 나타내는 프란틀수를 사용한다.

\[
\boxed{
Pr
=
\frac{\nu}{\alpha}
=
\frac{\mu c_p}{k}
}
\]

강제대류의 누셀수는 일반적으로

\[
\boxed{
Nu
=
f
\left(
Re,Pr
\right)
}
\]

형태로 나타낸다.

이후

\[
h
=
\frac{Nu\,k}{L_c}
\]

를 통해 h를 구한다.

강제대류
   │
   ├─ 유속·밀도·점성·특성길이
   │              ↓
   │              Re
   │
   ├─ 점성·비열·열전도율
   │              ↓
   │              Pr
   │
   └───────┬
                   ↓
              Nu = f(Re,Pr)
                   ↓
                   Nu
                   ↓
              h = Nu·k/Lc
                   ↓
               Q̇ = hAΔT

자연대류의 무차원수 지도

자연대류에서는 팬이나 펌프가 없다.

유체를 움직이는 원인은 온도차에 따른 밀도차와 부력이다.

\[
\boxed{
\text{온도차}
\rightarrow
\text{밀도차}
\rightarrow
\text{부력}
\rightarrow
\text{자연대류}
}
\]

따라서 강제대류의 Re 대신 부력과 점성효과의 관계를 나타내는 Gr가 중요하다.

\[
\boxed{
Gr
=
\frac{
g\beta
\left|
T_s-T_\infty
\right|
L_c^3
}{
\nu^2
}
}
\]

자연대류에서는 일반적으로

\[
\boxed{
Nu
=
f
\left(
Gr,Pr
\right)
}
\]

형태의 관계를 이용한다.

자연대류
    │
  온도차
    ↓
  밀도차
    ↓
   부력
    ↓
   Gr
    │
    └───────┐
    │              │
   Gr               Pr
    │              │
    └───────┘
           ↓
      Nu = f(Gr,Pr)
           ↓
          Nu
           ↓
       h = Nu·k/Lc
           ↓
       Q̇ = hAΔT

레이리수 Ra

자연대류에서는 Gr와 Pr가 함께 나타나는 경우가 많다.

두 값을 곱한 것이 레일리수(Rayleigh Number)이다.

\[
\boxed{
Ra
=
Gr\,Pr
}
\]

따라서 자연대류 상관식은

\[
Nu
=
f
\left(
Gr,Pr
\right)
\]

뿐 아니라

\[
\boxed{
Nu
=
f(Ra)
}
\]

형태로도 많이 표현된다.

형상과 Ra의 범위에 따라 구체적인 상관식은 달라지므로 해당 조건에 맞는 상관식을 사용해야 한다.

강제대류와 자연대류 비교

항목강제대류자연대류
유체운동의 원인팬·펌프 등 외력온도차에 의한 부력
주요 유동 무차원수ReGr
공통 물성 무차원수PrPr
자연대류 조합–Ra = Gr·Pr
열전달 결과 무차원수NuNu
기본 관계Nu = f(Re,Pr)Nu = f(Gr,Pr) 또는 f(Ra)

Re·Pr·Nu·Gr·Ra의 관계를 한눈에 보면

                                대류
                                 │
             ┌─────────┴──────────┐
             │                                        │
          강제대류                                  자연대류
             │                                        │
             Re                                        Gr
             │                                        │
             └──────── Pr ──────────┘
                                │
                          자연대류에서는
                            Ra = Gr·Pr
                                │
                                ↓
                                Nu
                                │
                                ↓
                          h = Nu·k/Lc
                                │
                                ↓
                            Q̇ = hAΔT

이 흐름이 대류 무차원수 전체를 이해하는 기준 지도이다.

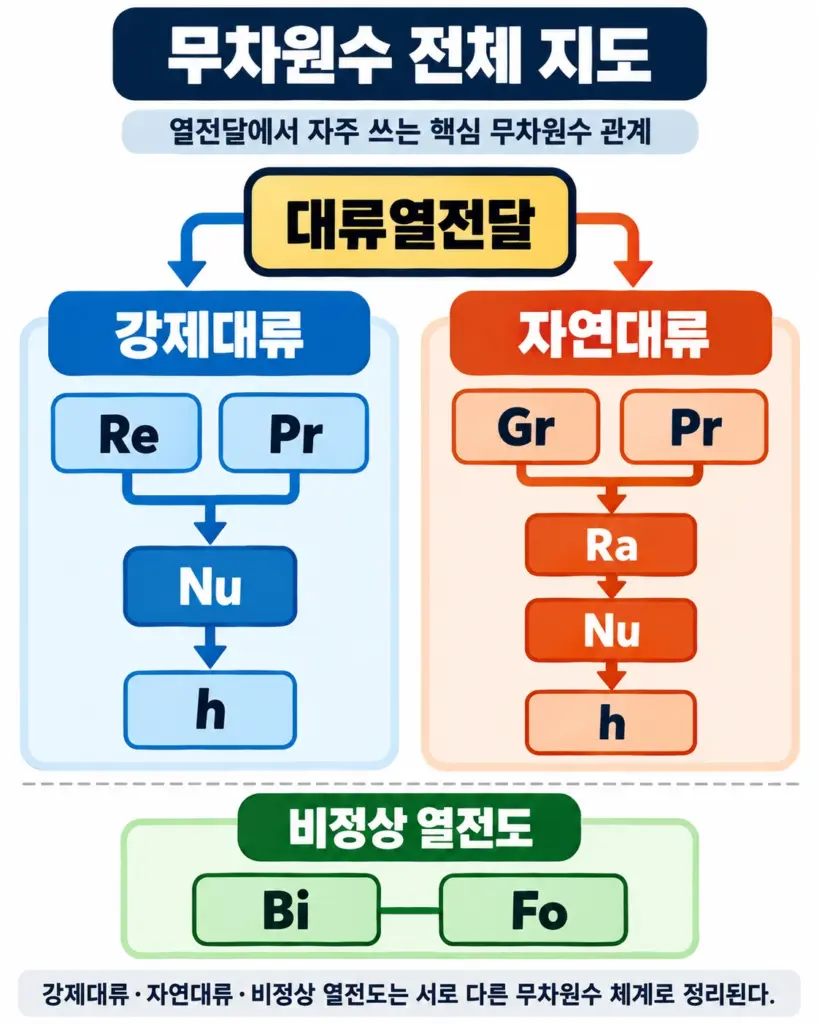

강제대류의 Re·Pr·Nu와 자연대류의 Gr·Pr·Ra·Nu, 비정상 열전도의 Bi·Fo 관계를 보여주는 열전달 무차원수 전체 지도

Bi와 Fo는 성격이 조금 다르다

Re·Pr·Nu·Gr·Ra는 주로 대류열전달 해석과 밀접하게 관련된다.

반면 Bi와 Fo는 주로 시간에 따라 물체 내부 온도가 변하는 비정상 열전도에서 중요하다.

비오수 Bi

비오수는 다음과 같이 정의한다.

\[
\boxed{
Bi
=
\frac{
hL_c
}{
k_s
}
}
\]

여기서 \(k_s\)는 고체의 열전도율이다.

Bi는 다음 두 열저항의 상대적인 크기와 관련된다.

\[
\boxed{
Bi
\sim
\frac{
\text{고체 내부 전도저항}
}{
\text{표면 대류저항}
}
}
\]

따라서 Bi를 이용하면 물체 내부의 온도구배가 중요한지 판단할 수 있다.

푸리에수 Fo

푸리에수는

\[
\boxed{
Fo
=
\frac{
\alpha t
}{
L_c^2
}
}
\]

로 정의한다.

Fo는 시간이 흐르면서 열이 물체 내부로 얼마나 확산되었는지를 나타내는 무차원 시간으로 이해할 수 있다.

무차원수를 역할별로 구분하면

분야무차원수핵심 의미
유동Re관성효과 ↔ 점성효과
열·유동 물성Pr운동량확산 ↔ 열확산
대류열전달Nu대류에 의한 전열 ↔ 전도에 의한 전열
자연대류Gr부력효과 ↔ 점성효과
자연대류RaGr·Pr로 표현되는 자연대류 특성
비정상 열전도Bi고체 내부 전도저항 ↔ 표면 대류저항
비정상 열전도Fo열확산의 무차원 시간

Nu가 대류열전달의 중심에 있는 이유

열전달 계산에서 실제로 필요한 값은 대류열전달계수 h인 경우가 많다.

누셀수는

\[
Nu
=
\frac{
hL_c
}{
k
}
\]

이므로

\[
h
=
\frac{
Nu\,k
}{
L_c
}
\]

이다.

따라서 강제대류에서는

\[
Re+Pr
\rightarrow
Nu
\rightarrow
h
\]

이고 자연대류에서는

\[
Gr+Pr
\rightarrow
Ra
\rightarrow
Nu
\rightarrow
h
\]

이다.

즉 Nu는 유동과 물성에 관한 정보를 실제 대류열전달계수 h로 연결하는 다리라고 볼 수 있다.

특성길이 Lc는 무엇인가

무차원수 식에서는 특성길이(Characteristic Length) \(L_c\)가 반복해서 등장한다.

중요한 점은 모든 문제에서 같은 길이를 사용하는 것이 아니라는 것이다.

대표적으로

  • 원관 내부유동 : 관 직경
  • 평판 외부유동 : 유동방향 길이
  • 비정상 열전도 : 일반적으로 \(L_c=V/A_s\)

와 같이 문제의 형상과 현상에 맞는 특성길이를 사용한다.

\[
\boxed{
\text{무차원수 계산 전에}
\quad
L_c\text{의 정의를 확인한다}
}
\]

같은 기호 L이 포함된 공식이라도 문제에 따라 어떤 길이를 넣는지가 달라질 수 있으므로 주의해야 한다.

무차원수와 상사성

무차원수의 또 다른 중요한 장점은 크기가 서로 다른 시스템을 비교할 수 있다는 것이다.

예를 들어 실제 대형 열교환기와 축소 실험모형의 크기는 다르다.

하지만 해당 현상을 지배하는 주요 무차원수가 서로 같다면 두 시스템의 유동과 열전달 현상을 유사하게 만들 수 있다.

이러한 개념을 상사성(Similarity)이라고 한다.

\[
\boxed{
\text{크기가 달라도 주요 무차원수가 같으면}
\atop
\text{물리적으로 유사한 현상을 비교할 수 있다}
}
\]

따라서 무차원수는 실험모형, 성능시험과 장치설계에서도 중요하다.

기술사 기출에서는 어떻게 출제되는가

무차원수는 개별 공식을 단순히 암기했는지를 묻기보다 각 무차원수가 어떤 열전달 현상과 연결되는지를 확인하는 형태로 반복해서 출제된다.

제133회에서는 강제대류와 자연대류를 구분하여 누셀수 관계식에 필요한 무차원수를 쓰고 각각의 정의를 설명하도록 요구했다.

\[
\boxed{
\text{강제대류}
:
Nu=f(Re,Pr)
}
\]

\[
\boxed{
\text{자연대류}
:
Nu=f(Gr,Pr)
}
\]

제139회에서는 Grashof 수, Prandtl 수, Nusselt 수를 한 문제에서 함께 설명하도록 출제됐다.

제130회에서는 Biot 수와 Nusselt 수의 정의와 차이를 묻고, Prandtl 수의 변화까지 설명하도록 요구했다.

따라서 시험에서는 각각의 공식만 적기보다 정의 → 물리적 의미 → 사용 분야 → 다른 무차원수와의 관계 순으로 정리하는 것이 좋다.

무차원수 전체 학습지도

                       무차원수
                         │
             ┌─────┴───── ─┐
             │                         │
           대류열전달               비정상 열전도
             │                         │
       ┌──┴───┐           ┌──┴──┐
       │            │           │          │
    강제대류       자연대류       Bi          Fo
       │            │
       Re            Gr
       │            │
       └── Pr ──┘
              │
      자연대류 : Ra = Gr·Pr
              │
              ↓
              Nu
              │
              ↓
         h = Nu·k/Lc
              │
              ↓
          Q̇ = hAΔT

기술사 답안에서 중요한 포인트

무차원수 문제가 출제되면 먼저 무차원수가 여러 물리량을 조합하여 차원과 단위가 소거된 값이라는 정의를 제시하면 좋다.

이어 단위가 없더라도 특정 물리현상의 상대적인 크기를 나타낸다는 점을 설명해야 한다.

대류열전달 문제라면 강제대류와 자연대류를 구분하여 각각 \(Nu=f(Re,Pr)\), \(Nu=f(Gr,Pr)\) 관계를 제시하고, 자연대류에서는 \(Ra=GrPr\)까지 연결하는 것이 좋다.

마지막에는 \(Nu=hL_c/k\)를 통해 결국 무차원수 해석의 결과가 실제 대류열전달계수 h로 이어진다는 점을 설명하면 전체 흐름이 완성된다.

시험 직전 핵심 정리

  • 무차원수는 여러 물리량을 의미 있는 비율로 조합하여 차원과 단위가 소거된 값이다.
  • 차원해석은 많은 차원변수를 적은 수의 무차원군으로 정리하는 방법이다.
  • 강제대류는 기본적으로 \(Nu=f(Re,Pr)\)로 연결한다.
  • 자연대류는 \(Nu=f(Gr,Pr)\) 또는 \(Nu=f(Ra)\)로 연결한다.
  • 레이리수는 \(Ra=GrPr\)이다.
  • 누셀수는 \(Nu=hL_c/k\)이며 실제 대류열전달계수 h를 구하는 핵심 연결값이다.
  • Bi와 Fo는 주로 비정상 열전도에서 사용한다.
  • 무차원수 문제에서는 공식뿐 아니라 물리적 의미와 적용분야를 함께 설명해야 한다.

다음 단계에서는 첫 번째 개별 무차원수인 레이놀즈수 Re를 공부한다. 정의와 차원소거부터 시작하여 관성효과와 점성효과, 층류·천이·난류, 관내유동과 평판 외부유동의 차이, 그리고 Re가 왜 Nu 상관식의 입력값이 되는지까지 연결한다.
